Задача
Защита каналов 10GE или 8GFC в линии с каскадом усилителей протяженностью до 750 км с резервированием линии в DWDM сети
|
- Расстояние между узлами сети: до 750 км.
- С резервированием (оперативное переключение линии средствами СКЗИ).
Описание технического решения:
Данная схема позволяет организовать восемь защищенных оптических канала со скоростью 10 Гбит/с каждый между двумя территориально распределенными площадками по двум парам волокон (основной и резервной ВОЛС) в многопролетной линии с применением эрбиевых усилителей (EAU) и компенсаторов дисперсии (DCM) (см. Рисунок 1). Таблица 1 содержит спецификацию оборудования для данной конфигурации.

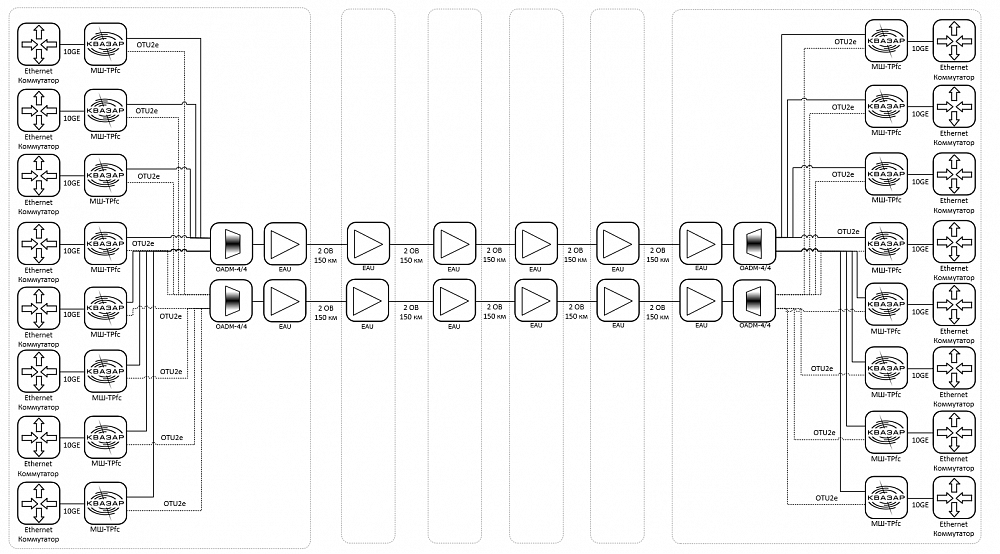

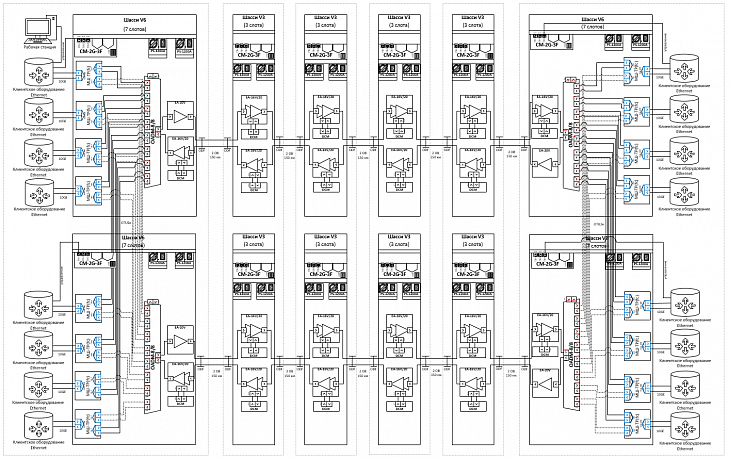

Рисунок 1 - Принципиальная схема каналов 10GE или 8GFC в линии с каскадом усилителей протяженностью до 750 км с резервированием линии в DWDM сети
Таблица 1 - спецификация оборудования
|
№ |
Наименование оборудования |
Кол-во, |
|
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры |
||
|
1 |
СКЗИ «Квазар» МШ-ТР Передача: 8G FC/10Ge. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+ |
16 |
|
Оборудование линейного тракта – мультиплексоры, усилители, компенсаторы дисперсии |
||
|
2 |
Блок мультиплексоров ввода/вывода OADMD-8/8 Два пассивных мультиплексора ввода/вывода DWDM в одном корпусе для установки в шасси V10 |
2 |
|
3 |
Блок усилителей EA-16V/20-(14-24) Оптический усилитель двухкаскадный С3-диапазона, со встроенным GFF-фильтром, c оптическим портом контроля, VOA |
20 |
|
4 |
Блок усилителей EA-20V-(11-18) Оптический усилитель однокаскадный С3-диапазона, со встроенным GFF-фильтром, c оптическим портом контроля, VOA |
4 |
|
5 |
Блок DCM Компенсатор хроматической дисперсии в исполнении моноблока для размещения в 19U стойке |
20 |
|
Приемо-передающие модули и аттенюаторы |
||
|
6 |
Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC |
16 |
|
7 |
Оптический приемо-передающий модуль SFPD+MR-80-F Двухволоконный оптический приемо-передающий модуль SFP+, SM, c фиксированной длиной волны DWDM, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC |
32 |
|
8 |
Аттенюатор (Male-Female) |
32 |
|
Шасси, блоки питания и управления |
||
|
9 |
Шасси V6 Шасси 19"x6RU на 7 слотов с установленным блоком вентиляторов |
4 |
|
10 |
Шасси V3 Шасси 19"x3RU на 3 слота с установленным блоком вентиляторов |
4 |
|
11 |
Блок управления CM-2G-3F |
8 |
|
12 |
Блок питания PS-1200A |
16 |
|
Шкафы, оптические шнуры и дополнительное оборудование |
||
|
13 |
Кабель питания, 220В |
16 |
|
14 |
Шнур оптический Duplex |
48 |
|
15 |
Шнур оптический Simplex |
88 |
|
16 |
Соединительный шнур RJ45 |
4 |
Каждый функциональный блок может быть выполнен как в форм-факторе 1U, так и в форм-факторе платы для установки в специализированное шасси.
 |
