Задача
Защита каналов 10GE или 8GFC на короткие расстояния с кольцевой топологией в DWDM сети
|
- Расстояние между узлами сети: до 60 км.
- Кольцевая топология, резервирования средствами оборудования передачи данных.
Описание технического решения:
Данная схема позволяет организовать шесть защищенных оптических каналов со скоростью 10 Гбит/с каждый между тремя территориально распределенными площадками (по два канала между каждыми площадками) по одной паре волокон между площадками (см. Рисунок 1). Данное техническое решение подходит для организации резервирования по топологии «кольцо» средствами оборудования передачи данных. Таблица 1 содержит спецификацию оборудования для данной конфигурации.

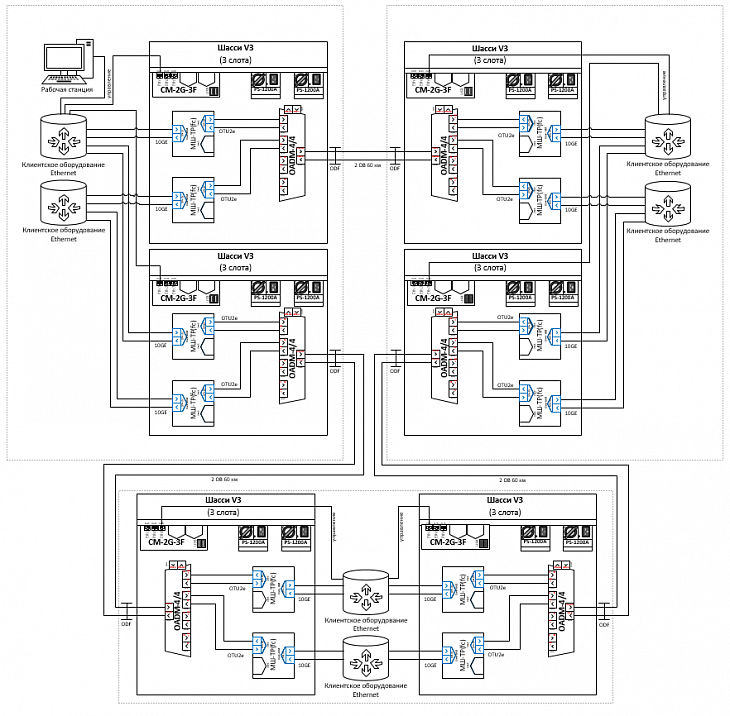

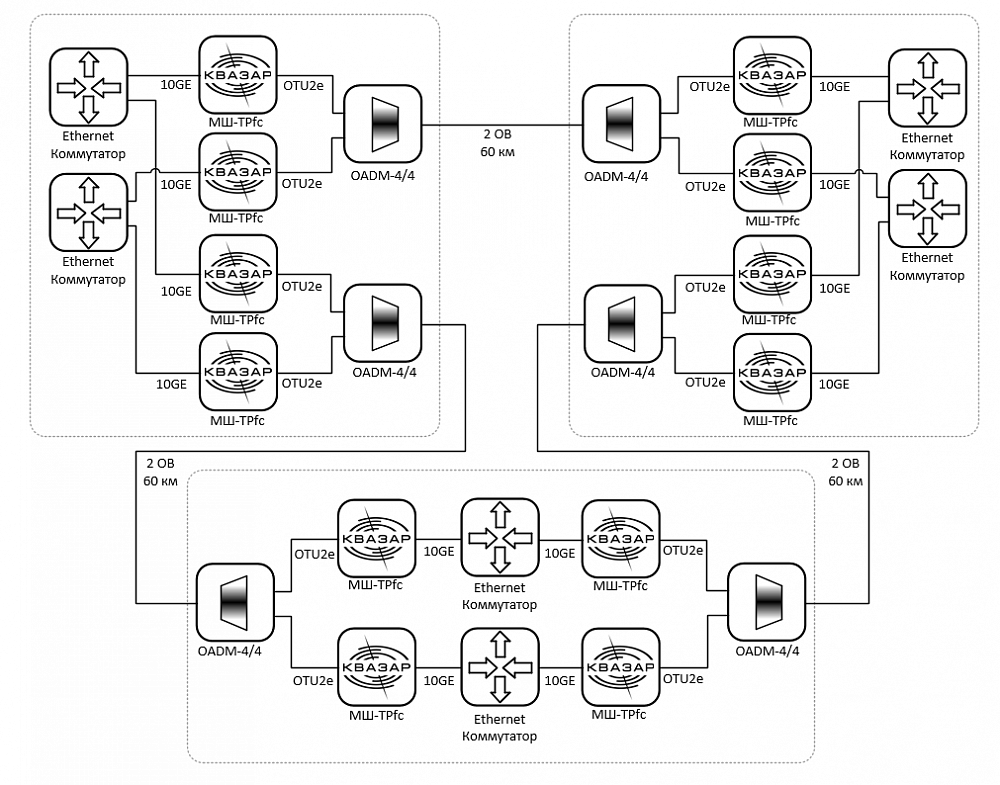

Рисунок 1 - Принципиальная схема каналов 10GE или 8GFC на короткие расстояния с кольцевой топологии в DWDM сети
Таблица 1 - спецификация оборудования
|
№ |
Наименование оборудования |
Кол-во, |
|
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры |
||
|
1 |
ПАК Квазар МШ-ТРfc
Модуль шифрования, устанавливаемый в шасси |
12 |
|
Оборудование линейного тракта – мультиплексоры, усилители, компенсаторы дисперсии |
||
|
2 |
Блок мультиплексоров ввода/вывода OADM-4/4 Пассивный мультиплексора ввода/вывода DWDM в корпусе для установки в шасси V3 |
6 |
|
Приемо-передающие модули и аттенюаторы |
||
|
3 |
Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC |
12 |
|
4 |
Оптический приемо-передающий модуль SFPD+MR-80-F Двухволоконный оптический приемо-передающий модуль SFP+, SM, c фиксированной длиной волны DWDM, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC |
12 |
|
5 |
Аттенюатор (Male-Female) |
12 |
|
Шасси, блоки питания и управления |
||
|
6 |
Шасси V3 Шасси 19"x3RU на 3 слота с установленным блоком вентиляторов |
6 |
|
7 |
Блок управления CM-2G-3F |
6 |
|
8 |
Блок питания PS-1200A |
12 |
|
Шкафы, оптические шнуры и дополнительное оборудование |
||
|
9 |
Кабель питания, 220В |
12 |
|
10 |
Шнур оптический Duplex |
30 |
|
11 |
Соединительный шнур RJ45 |
6 |
Каждый функциональный блок может быть выполнен как в форм-факторе 1U, так и в форм-факторе платы для установки в специализированное шасси.
 |
