Задача Организация каналов 8GFC без резервирования |
Организация одного канала 8GFC (каждый следующий будет организован по отдельной паре волокон).
Расстояние между узлами сети: до 80 км (при настройке портов клиентского оборудования следует учитывать задержку, суммарно вносимую СКЗИ и ВОЛС).
Резервирование: без резервирования (схема с резервированием аналогична описанной в пункте 1.2).
Описание технического решения:
Данная схема позволяет организовать один защищенный оптический канал 8GFC между двумя территориально распределенными площадками по одной паре волокон (см. Рисунок).
Таблица содержит спецификацию оборудования для данной конфигурации с применением СКЗИ в исполнении моноблока (1U).

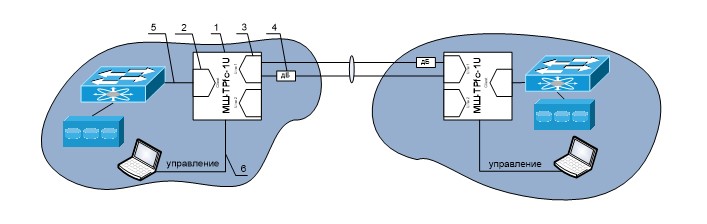

Рисунок – Схема организации канала 8GFC по «темному» волокну без резервирования
Таблица – Спецификация оборудования
| № | Наименование оборудования | Кол-во, шт. |
| Каналообразующее оборудование – транспондеры и агрегирующие транспондеры | ||
| 1 | СКЗИ МШ-ТРfc-1U Блок транспондера 2?OTU2e (EFEC G.975.1 I.3 7%) с защитой информации. Передача: 8GbFC. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+ | 2 |
| Приемо-передающие модули и аттенюаторы | ||
| 2 | Оптический приемо-передающий модуль SFP+8G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протокол передачи 8GFC, дальность передачи до 300 м, разъем LC | 2 |
| 3 | Оптический приемо-передающий модуль SFP+MR-80 Двухволоконный оптический приемо-передающий модуль SFP+, SM, 1550 нм, протоколы передачи 10GbE, STM-64, OTU2; дальность передачи до 80 км, разъем LC | 2 |
| 4 | Фиксированный аттенюатор | 2 |
| Шкафы, оптические шнуры и дополнительное оборудование | ||
| 5 | Шнур оптический Duplex | 4 |
| 6 | Соединительный шнур RJ45 | 2 |
| 7* | Выпрямитель Блок преобразования: входное 220В (AC) в выходное 48В (DC) | 2 |
 |
