Задача

Организация защищенных каналов с включением в существующую OTN/DWDM сеть

Организация каналов 10GE, 8GFC, 8x1GE
Расстояние между узлами сети: определяется архитектурой существующей OTN/DWDM сети
Резервирование: без резервирования

Описание технического решения:

Данная схема позволяет организовать защищенные оптические каналы 10GE, 8GFC, 8х1GE с включением в существующую OTN/DWDM сеть (соответствующую стандарту ITU G.709) по OTU2e на «чужой» длине волны, см. Рисунок.

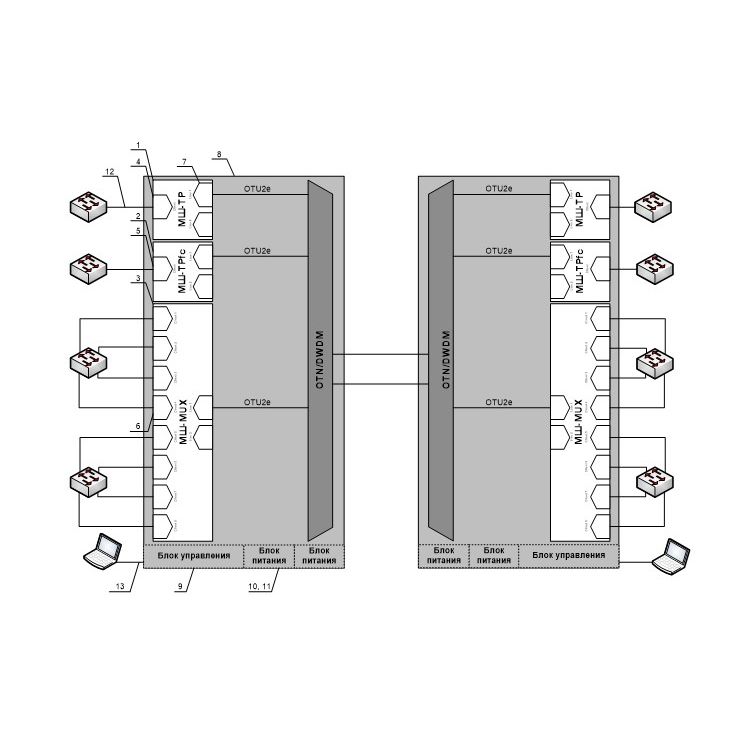

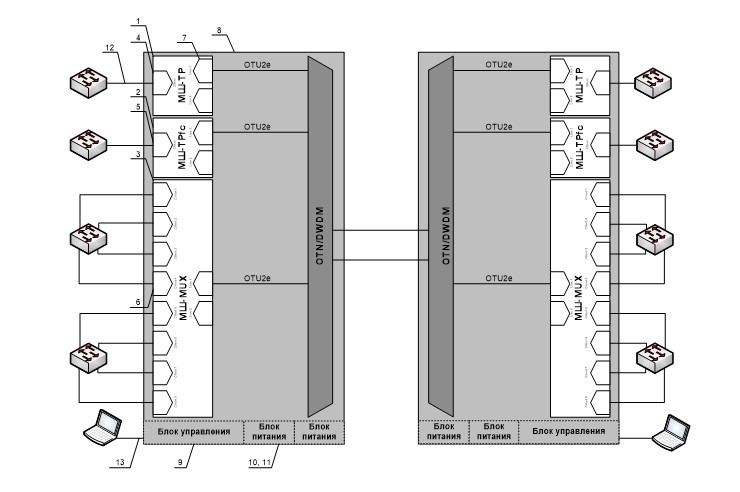

Рисунок – Схема организации защищенных каналов

Таблица – Спецификация оборудования

№	Наименование оборудования	Кол-во, шт.
Каналообразующее оборудование – транспондеры и агрегирующие транспондеры
1	СКЗИ «Квазар» МШ-ТР Передача: 10GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+	2
Приемо-передающие модули и аттенюаторы
1	Оптический приемо-передающий модуль SFP+8G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протокол передачи 8GFC, дальность передачи до 300 м, разъем LC	2
2	СКЗИ «Квазар» МШ-ТРfc Блок транспондера 2xOTU2e (EFEC G.975.1 I.3 7%) с защитой информации. Передача: 8GbFC. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентский интерфейс: 1 гнездо SFP+	2
3	СКЗИ «Квазар» МШ-MUX-1U Агрегация: 8x1GbE. Линейные интерфейсы: 2 гнезда SFP+ для организации резервирования. Клиентские интерфейсы: 8 гнёзд SFP	2
Приемо-передающие модули и аттенюаторы
4	Оптический приемо-передающий модуль SFP+10G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протоколы передачи 10GbE, STM-64, 10GFC; дальность передачи до 300 м, разъем LC	2
5	Оптический приемо-передающий модуль SFP+8G-SR Двухволоконный оптический приемо-передающий модуль SFP+, MM, 850 нм, протокол передачи 8GFC, дальность передачи до 300 м, разъем LC	2
6	Оптический приемо-передающий модуль SFP-MR-10 Двухволоконный оптический приемо-передающий модуль SFP, SM, 1310 нм, протоколы передачи: FE, GbE, STM-1, STM-4, STM-16; дальность передачи до 10 км, разъем LC	16
7	Оптический приемо-передающий модуль SFP+MR-10 Двухволоконный оптический приемо-передающий модуль SFP+, SM, протоколы передачи 10GbE, STM-64, OTU2, 2GFC, 4GFC, 8GFC, 10GFC; дальность передачи до 10 км, разъем LC	6
Шасси, блоки питания и управления
8	Шасси V3 Шасси 19"x3RU на 3 слота с установленным блоком вентиляторов	2
9	Шасси V3 Блок управления CM-2G-3F	2
10	Блок питания PS-1200A	4
Шкафы, оптические шнуры и дополнительное оборудование
11	Кабель питания, 220В	4
12	Шнур оптический Duplex	26
13	Соединительный шнур RJ45	2
