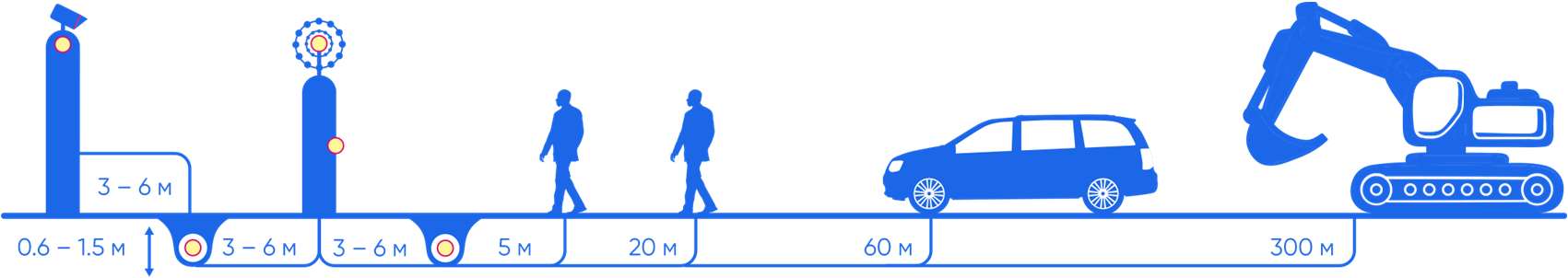

• шаги человека за 5-10 м от кабеля
• ручную кнопку за 15-30 м от кабеля
• движение скребков в трубе: +- 20м

• движение автомобилей за 50-60м от кабеля
• движение и копку тяжелой техники за 50-300м
• сверление, удары по трубе: +- 20м

НОВЕЙШАЯ РАЗРАБОТКА – ВОЛОКОННО-ОПТИЧЕСКАЯ СИГНАЛИЗАЦИОННАЯ СИСТЕМА ДЛЯ РАБОТЫ НА ГИБКИХ КОНСТРУКЦИЯХ

до 100 км

Общая протяженность подземной линейной части

до 50 км

Протяженность линейной части в случае ограждения

одномодовый ВОК

Тип чувствительного элемента

ОБЕСПЕЧЕНИЕ СКРЫТНОСТИ ЛИНЕЙНОЙ ЧАСТИ

На предупредительных рубежах (чувствительный элемент заглубляется в грунт).

КОНТРОЛЬ СОСТОЯНИЯ И САМОДИАГНОСТИКА СИСТЕМ

• Контроль обрыва кабеля (с указанием точки обрыва).
• Диагностика работы программного обеспечения.
• Взаимная диагностика функционирования средств вычислительной техники и смежных систем.

ОБЕСПЕЧЕНИЕ ФУНКЦИОНИРОВАНИЯ СИСТЕМЫ СВЯЗИ

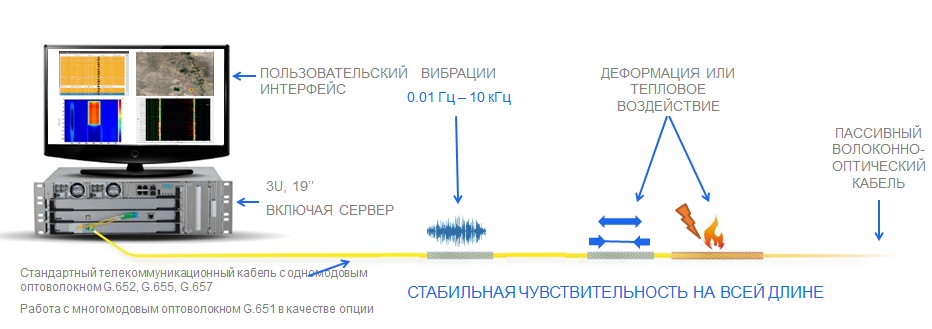

Передача информационного потока о событиях на периметр через волоконно-оптический кабель, который является резервным датчиком

СОВМЕСТНАЯ РАБОТА С ЛЮБЫМИ АВТОМАТИЗИРОВАННЫМИ СИСТЕМАМИ

Жизнеобеспечения, энергоснабжения, СКУД, системами противоаварийной защиты, системами аварийного/охранного оповещения, пожаротушения, освещения.

ДУБЛИРОВАНИЕ ВСЕХ ПОДСИСТЕМ И СОХРАНЕНИЕ РАБОТОСПОСОБНОСТИ ПРИ ОБРЫВЕ КАБЕЛЯ

Дублирование программно-аппаратных средств, каналов связи и чувствительного элемента для постоянной работоспособности систем, что позволяет при перекусе ВОК сохранить работоспособность системы на всем протяжении периметра.

АДАПТАЦИЯ К ВОЗДЕЙСТВИЮ ПОСТОЯННЫХ ВНЕШНИХ ПОМЕХОВЫХ ФАКТОРОВ

Мощные электромагнитные и другие индустриальные помехи, шум авиа-, жд- и автотранспорта, шум ветра, шум от деревьев, мелкие животные.

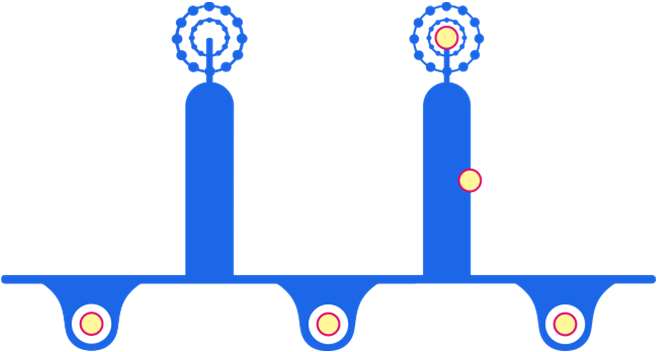

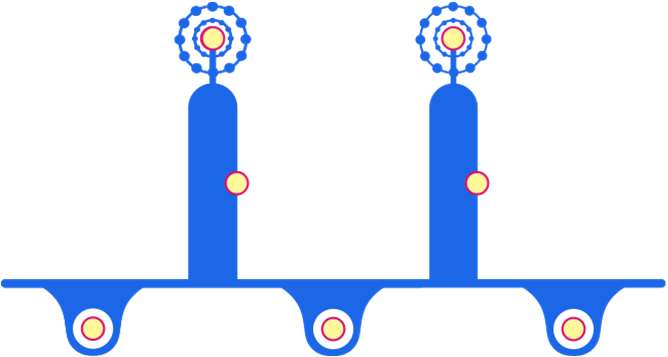

Вариант 1

Вариант 2

Вариант 3

Вариант 4

Вариант 5

Вариант 6

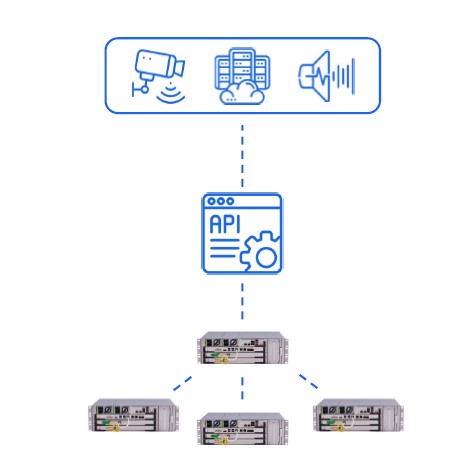

СЕТЬ УСТРОЙСТВ

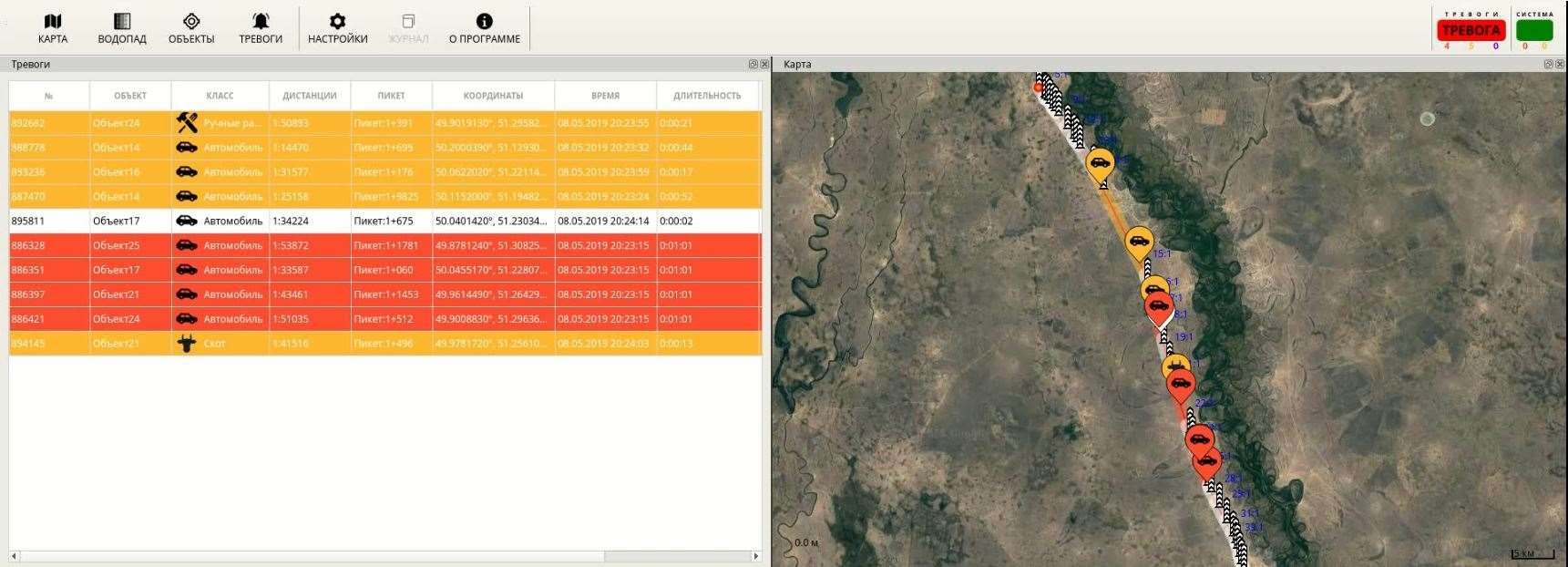

• API для интеграции через json, modbus
• Внутренний архив на 6 месяцев
• Возможность использования одного устройства в качестве сервера для других 5 устройств. Для сети из более 5 устройств необходимо использовать внешний сервер агрегации

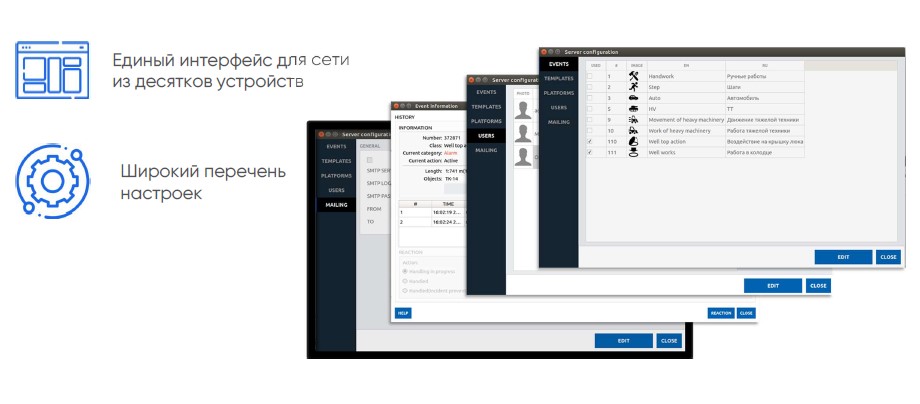

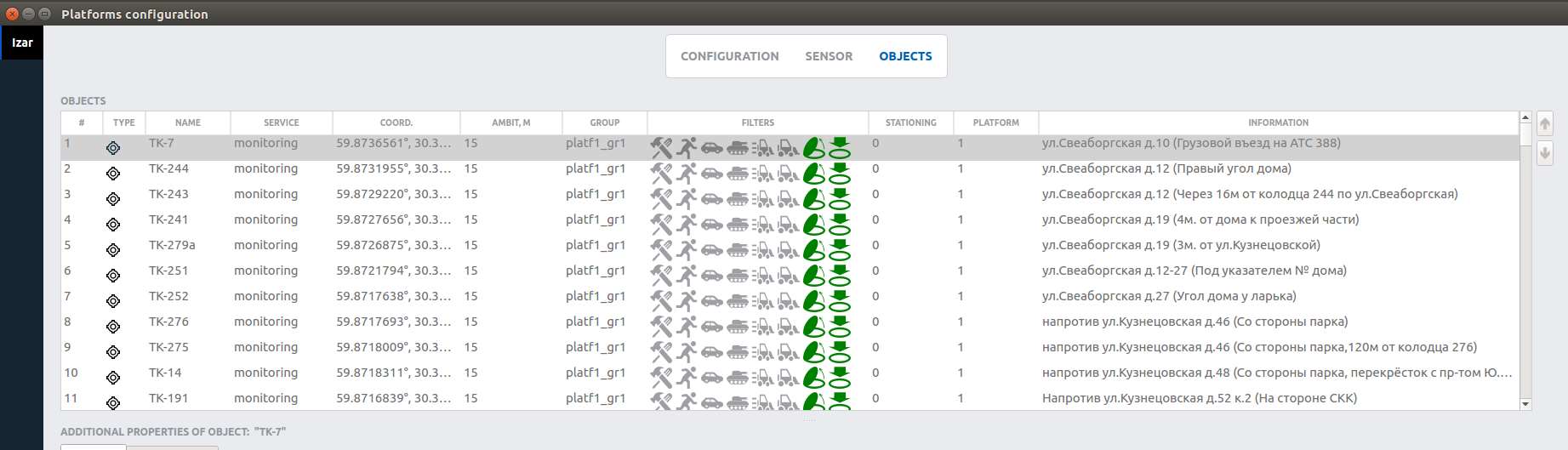

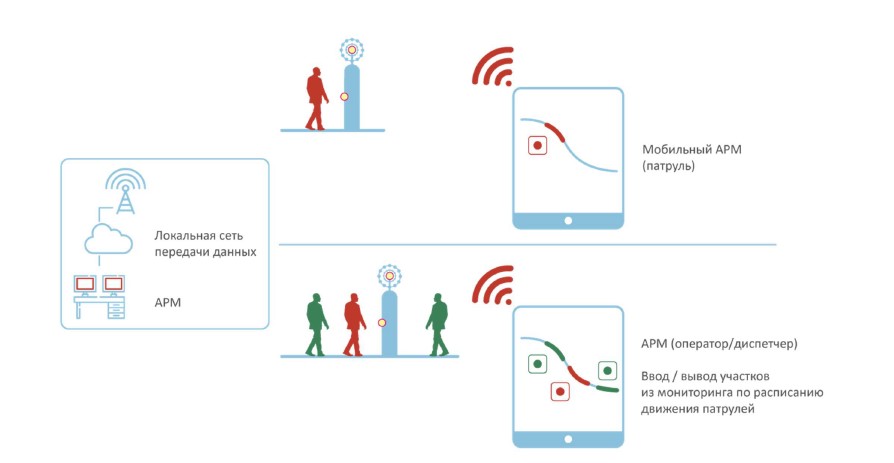

• Любое количество рабочих мест для операторов, (количество ограниченно только мощностью канала связи)

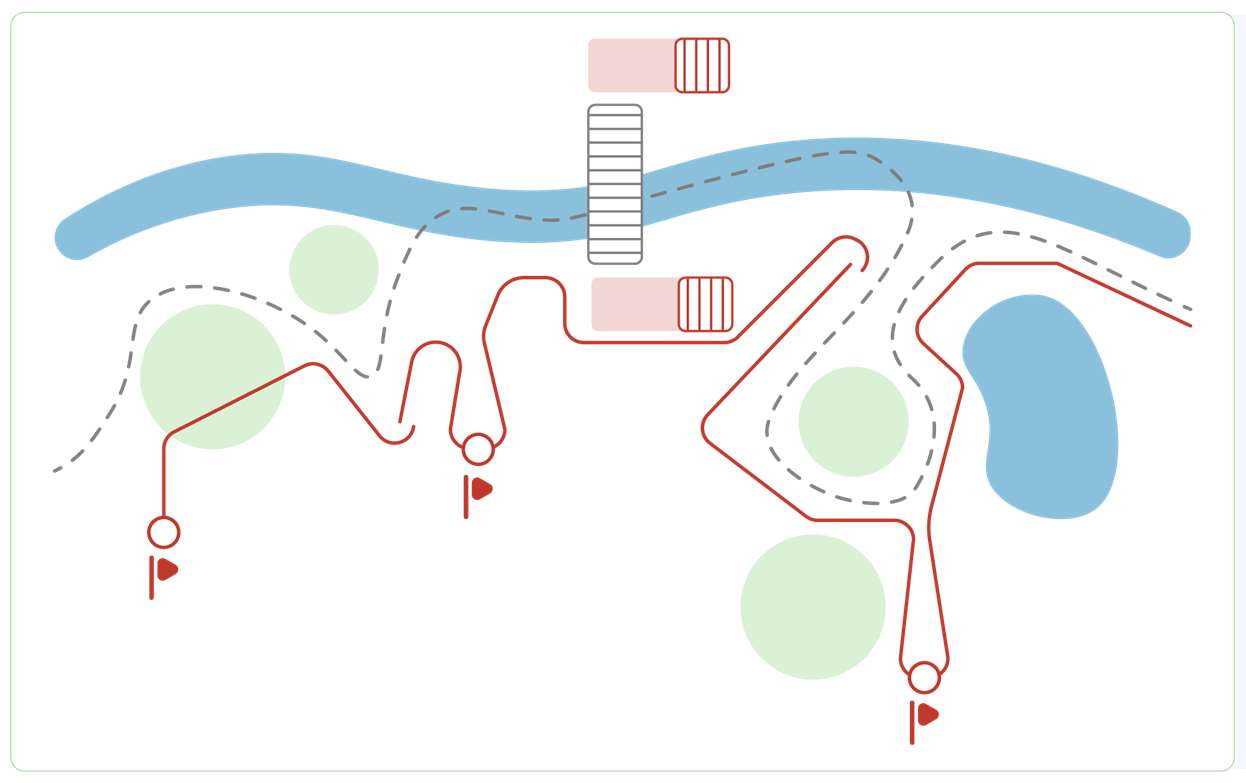

Периметр мониторинга

Стационарное оборудование системы

Ворота

Чувствительный элемент системы

Помещение

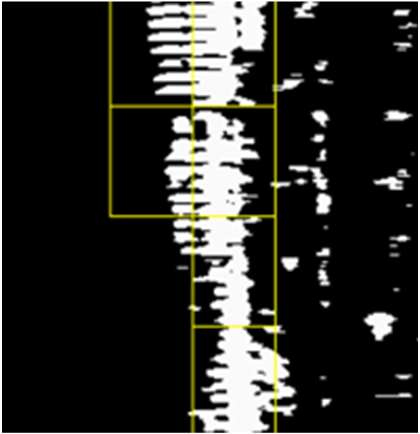

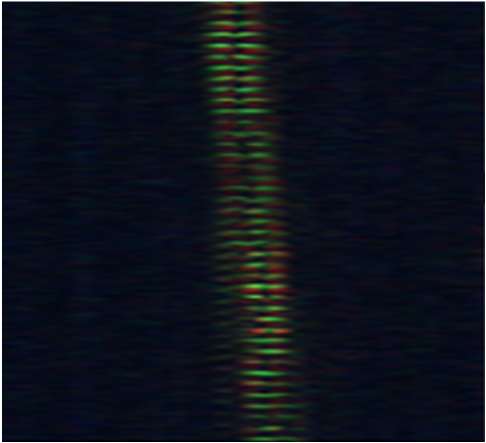

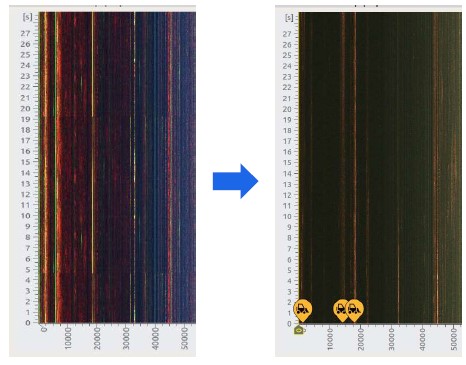

ФИЛЬТРАЦИЯ

Результат применения частотных фильтров к сигналу используется в качестве исходных данных.

ПРЕДВАРИТЕЛЬНОЕ ДЕТЕКТИРОВАНИЕ

Алгоритм предварительного детектирования оставляет только желаемый сигнал.

НЕЙРОННАЯ СЕТЬ

Классификация с помощью нейронных сетей.

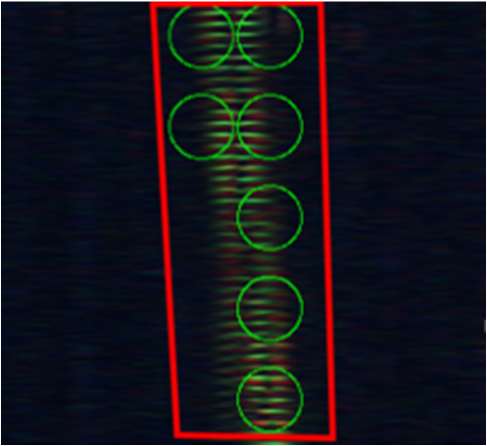

АГРЕГАЦИЯ

Объединение элементарных событий в объекты.

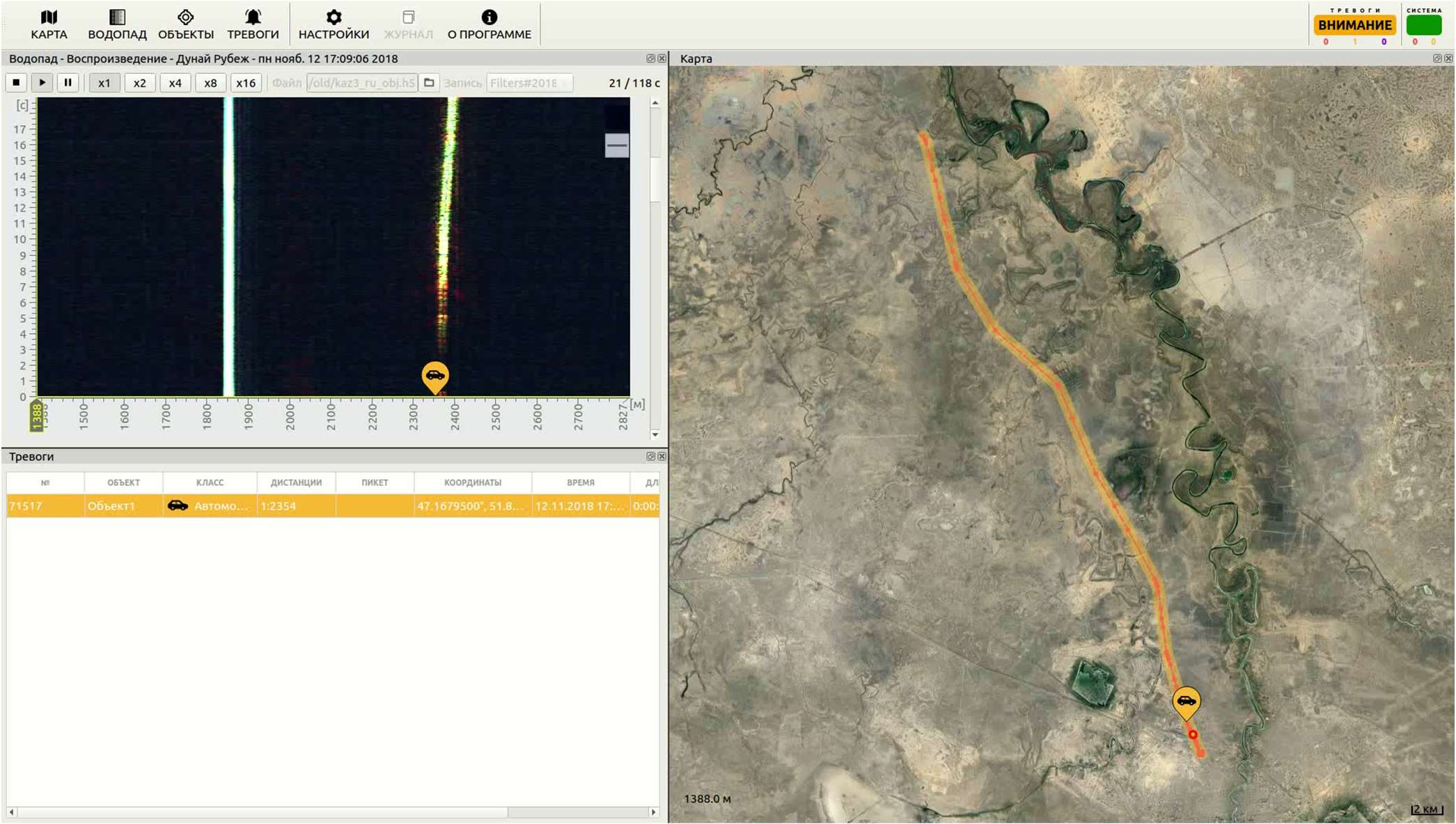

Получение траектории движения и скорости

• в зависимости от свойств грунта (промерзания, неоднородности, состава и др.)

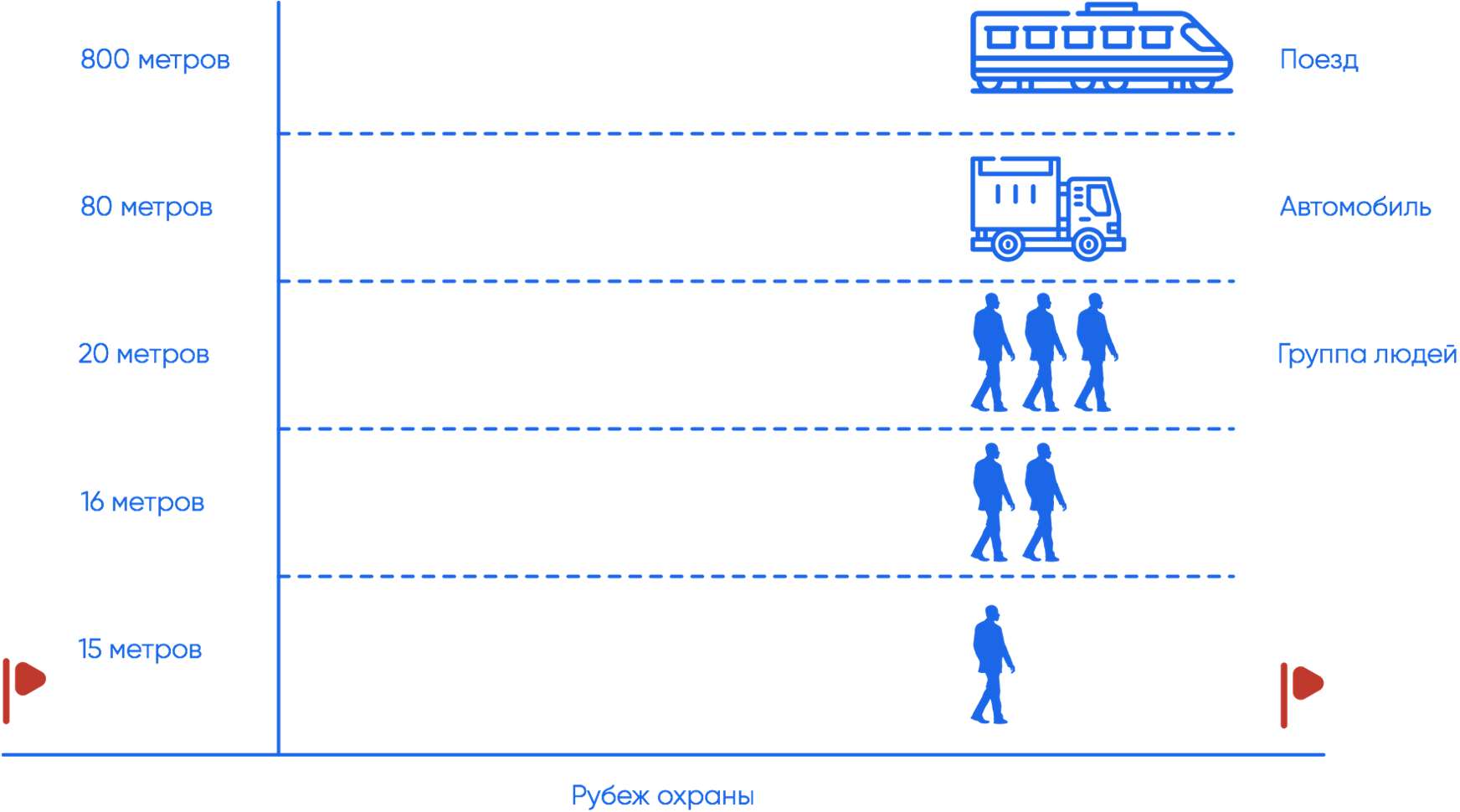

• зависимости от дальности источника помех от чувствительного элемента
